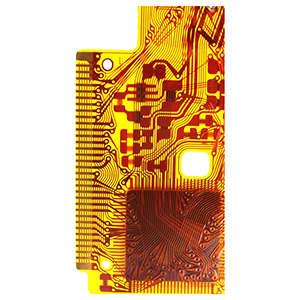

בחירת חומרים למעגלים גמישים במהירות גבוהה

מעגלים גמישים במהירות גבוהה, כחלופה חשובה למעגלים מודפסים מסורתיים (PCB), נמצאים בשימוש נרחב בתרחישים הדורשים גמישות מרחבית וכיפוף דינמי בשל גמישותם המעולה במהלך ההתקנה ולאורך כל חיי השירות שלהם.

עם זאת, ביישומים של העברת אותות במהירות גבוהה, מעגלים גמישים נתקלים לעתים קרובות בירידה בביצועים, מה שגרם למעצבים לחדש עוד יותר בבחירת החומרים ובעיצוב המבני של מעגלים גמישים.

ביצועים חשמליים של מעגלים גמישים

1. הביצועים החשמליים של מעגלים גמישים מושפעים ממספר גורמים. ראשית, מקדם ההתפשטות התרמית (CTE) הוא פרמטר מרכזי שיש לקחת בחשבון בקפידה בתכנון. בהשוואה למעגלים מודפסים קשיחים רב-שכביים, למעגלים גמישים ערכי CTE גבוהים יותר בשל היעדר הגנה מבנית, מה שהופך אותם לרגישים יותר לתנודות ביצועים הנגרמות מהתפשטות והתכווצות תרמית. בנוסף, חומר הבסיס של מעגלים גמישים נוטה לספוג לחות, מה שלא רק מפחית את המוליכות התרמית אלא גם מגדיל עוד יותר את ה-CTE, וכתוצאה מכך המוליכות הכוללת נמוכה יותר.
2. כדי לשפר את הביצועים החשמליים ביישומים במהירות גבוהה, פולימר גביש נוזלי (LCP) נחשב לאחד מחומרי המצע הטובים ביותר. LCP מציע ספיגת לחות נמוכה, CTE נמוך ותכונות תדר גבוה מצוינות. הוא מציג ביצועים יוצאי דופן בעיצובים של מעגלים מודפסים במהירות גבוהה ולוחות קשיחים-גמישים, ומשפר ביעילות את יציבות המעגל ואת שלמות האות.

שילוב מעגלים ואופטימיזציה חשמלית

1. שילוב מעגלים גמישים עם מעגלים קשיחים מהווה אתגר טכני. חיבור נכון של מעגלים גמישים למעגלים מודפסים יכול להפחית ביעילות את הלחץ על המעגל ולמזער בעיות הנגרמות מהתרחבות תרמית. במקביל, שימוש באנקפסולציה גמישה, סרטים דיאלקטריים, כיסויים או שכבות דבק כבולמים יכול לייעל עוד יותר את החיבורים החשמליים ולשפר את המוליכות. חומרים אלה לא רק בעלי משיכות טובה, אלא גם מסייעים בפיזור הלחץ בנקודות מפתח, ומשפרים את האמינות הכוללת.
2. במהלך התכנון, חשוב להימנע מהצבת מפרקי הלחמה קרוב מדי לאזורי כיפוף, כדי למנוע כשל במפרקי ההלחמה כתוצאה מכיפוף חוזר ונשנה. יתר על כן, עקבות מוערמות יתר על המידה עלולות להפחית את גמישות המעגל, ושלבי עיבוד לאחר הייצור, כגון חריטה וציפוי נחושת, עלולים גם הם לפגוע בשכבות הדבק והכיסוי, ולהשפיע על ביצועי המעגל.

תכונות מכניות של מעגלים גמישים

הביצועים המכניים של מעגלים גמישים מוגבלים בעיקר על ידי CTE שלהם ופיתוח חומרים למינציה כגון דבקים ומחברים. השימוש בדבקים וחומרי כיסוי חדשים משפר משמעותית את החוזק המכני והגמישות של מעגלים גמישים. על ידי הפחתת מספר נקודות החיבור הקשיחות, מעגלים גמישים יכולים להשיג חופש מכני גדול יותר כדי להתאים לפריסות תלת-ממדיות מורכבות יותר ולסביבות דינמיות.

יישומים ופיתוח עתידי של מעגלים גמישים

מעגלים גמישים נמצאים בשימוש נרחב בתחומים מתקדמים כגון תעשיות הרפואה, הרכב והחלל. עם התפתחות טכנולוגיית ההדפסה התלת-ממדית, העיצוב והייצור של מעגלים גמישים הופכים לגמישים ויעילים יותר. ההדפסה התלת-ממדית לא רק מאפשרת הדפסה רב-חומרית בשכבות, אלא גם מאפשרת יצירת אב טיפוס מהיר של מבנים מורכבים, מה שמפחית את התלות בעיבוד מכני מסורתי. בעתיד, מעגלים גמישים יוכלו לשלב רשתות דינמיות וחומרים חדשים (כגון LCP ודבקים וכיסויים מתקדמים) כדי לשפר עוד יותר את הביצועים וההתאמה, ולענות על הצרכים של יישומים מתקדמים יותר.
