מעגל מודפס בעל 10 שכבות

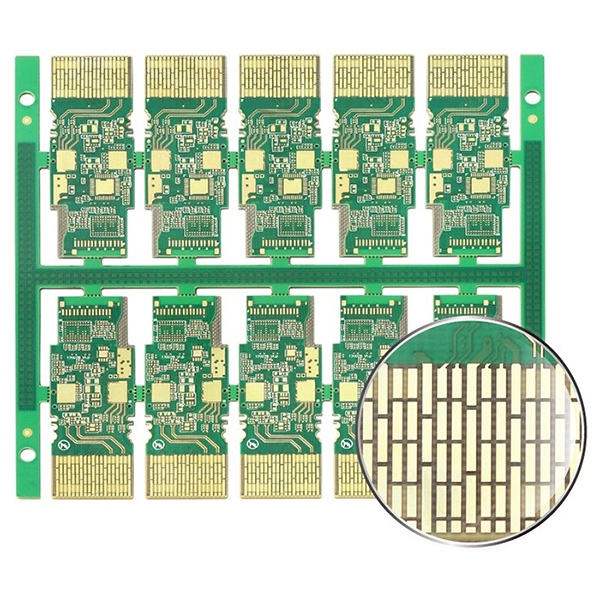

מעגל מודפס בעל 10 שכבות עבור מודול אופטי 400G

מעגל מודפס בעל עשר שכבות (PCB בעל 10 שכבות) הוא סוג של PCB רב-שכבתי המיוצר על ידי למינציה לסירוגין של עשר שכבות של רדיד נחושת מוליך וחומרים מבודדים. מעגלים מודפסים בעלי 10 שכבות יכולים לשפר ביעילות את תקינות האות ואת התאימות האלקטרומגנטית (EMC), ולהפחית הפרעות צולבות ורעש.

תיאור

סקירה כללית של מעגלים מודפסים בעשרה שכבות

מעגלים מודפסים בעלי עשר שכבות כוללים בדרך כלל מספר סטים של שכבות אותות, שכבות הספק ושכבות הארקה. באמצעות מבנה ערימה מתוכנן היטב, הם מספקים יותר שטח ניתוב וביצועים חשמליים מעולים עבור עיצובים של מעגלים מורכבים, מהירים וצפופים.

תכונות עיקריות של מעגלים מודפסים בעשרה שכבות

  • תומך בהעברת אותות במהירות אולטרה-גבוהה של 400Gbps כדי לענות על הצרכים של מרכזי נתונים מהדור הבא ורשתות מהירות.
  • משתמש במבנה בעל 10 שכבות בצפיפות גבוהה כדי לשפר את תקינות האות ואת חלוקת החשמל.
  • משתמש בחומרים M6 (R-5775) בעלי ביצועים גבוהים כדי להבטיח אמינות ואובדן נמוך בסביבות בתדר גבוה.
  • דיוק גבוה בעובי באזור האצבעות המוזהבות ובפרופיל התקע מבטיח הכנסה וחיבור יציבים של המודול.
  • הטיפול במשטח משלב ENEPIG (ניקל פלדיום זהב ללא חשמל) וציפוי זהב קשיח, ומציע מגע מעולה ועמידות בפני שחיקה.
  • תכנון תרמי ייחודי של בלוק נחושת מוטמע משפר ביעילות את ניהול החום בתנאי עבודה בהספק גבוה.

יישומים עיקריים של מעגלים מודפסים בעשרה שכבות

  • מתאים למודולים אופטיים 400G ולמוצרי חיבור מהירים בתקן QSFP-DD.
  • נמצא בשימוש נרחב במרכזי נתונים, מתגי רשת מהירים, נתבים ותחומים דומים.
  • מיושם בתשתיות טלקומוניקציה ובמערכות שידור אופטיות מהדור הבא.
  • אידיאלי לציוד אלקטרוני תעשייתי ותקשורתי הדורש תדר גבוה, מהירות גבוהה ואמינות גבוהה.

מפרט

  • מספר שכבות:10
  • דגם המוצר:400Gbps QSFP-DD
  • חומרM6, R-5775
  • סובלנות עובי מוגמר (אזור אצבעות הזהב):1.0±0.075 מ"מ
  • סובלנות פרופיל תקע:±0.05 מ"מ
  • שקע דרך:פחות מ-15μm
  • טיפול פני השטח:ENEPIG + ציפוי זהב קשיח
  • תכנון תרמי:בלוק נחושת מוטמע
