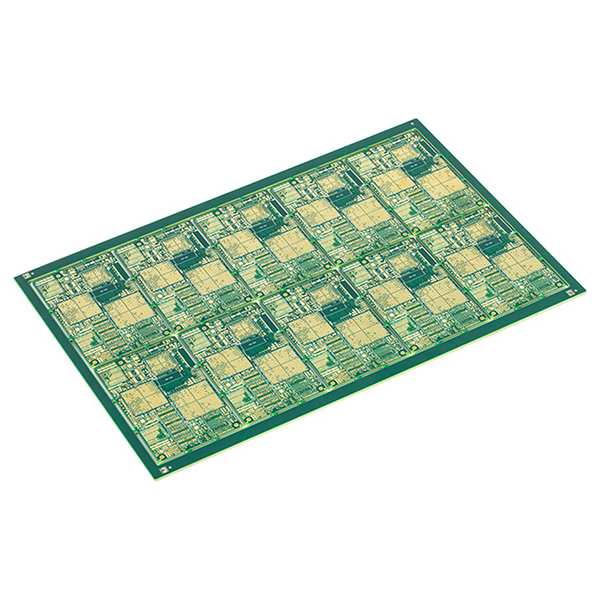

PCB HDI מסדר שני בעל 24 שכבות ליישומים בצפיפות גבוהה

מעגל מודפס בעל עשרים וארבע שכבות (PCB)

מעגל מודפס בעל עשרים וארבע שכבות (PCB) הוא מעגל מודפס רב-שכבתי מתקדם, המשמש בדרך כלל במערכות אלקטרוניות הדורשות מעגלים מורכבים, ניתוב בצפיפות גבוהה, העברת אותות במהירות גבוהה ואמינות גבוהה.

תכונות עיקריות של מעגלים מודפסים בעלי 24 שכבות

• תומך בניתוב מעגלים מורכב בצפיפות גבוהה במיוחד.
• משתמש בטכנולוגיית HDI מסדר שני עם מעברים עיוורים/קבורים מוערמים ומדורגים.
• שלמות אות מצוינת וביצועי EMI/EMC.
• בקרת עכבה מדויקת ורשת חלוקת כוח מיטבית.
• מתאים לעיצובים במהירות גבוהה, בתדר גבוה ובאינטגרציה של שבבים מרובים.
• עומד בדרישות להתקנת רכיבים בקנה מידה גדול עם אמינות גבוהה.
• שכבות מרובות מספקות שטח ניתוב נרחב לעיצובים מעגליים מורכבים במיוחד ולפריסות רכיבים צפופות במיוחד.
• ביצועים חשמליים מעולים: מבנה רב-שכבתי מסייע בשיפור תקינות האות וההספק, ומפחית הפרעות ורחשים.
• בקרת EMI/EMC חזקה: מקלה על תכנון תאימות אלקטרומגנטית, אידיאלית ליישומים במהירות גבוהה ובתדר גבוה.
• תומך בתהליכים מתקדמים כגון מעברים עיוורים/קבורים ו-HDI, המאפשרים גודל קטן יותר ואינטגרציה גבוהה יותר.

יישומים עיקריים של מעגלים מודפסים 24 שכבות

• שרתים בעלי ביצועים גבוהים וציוד למרכזי נתונים.
• ציוד תקשורת רשת ותחנות בסיס.
• מערכות אלקטרוניות לתעופה וחלל.
• מכשירים רפואיים ואוטומציה תעשייתית.
• מסופי מחשוב ותקשורת מתקדמים.

מפרט עיקרי

• מספר שכבות:24
• חומרFR-4 (Tg180), VT-47
• עובי הלוח:2.59±0.26 מ"מ
• רוחב/מרווח עקבות:3.5/5.0 מ"מ
• קוטר חור:0.25 מ"מ
• גימור משטח:ENIG (זהב טבילה)
