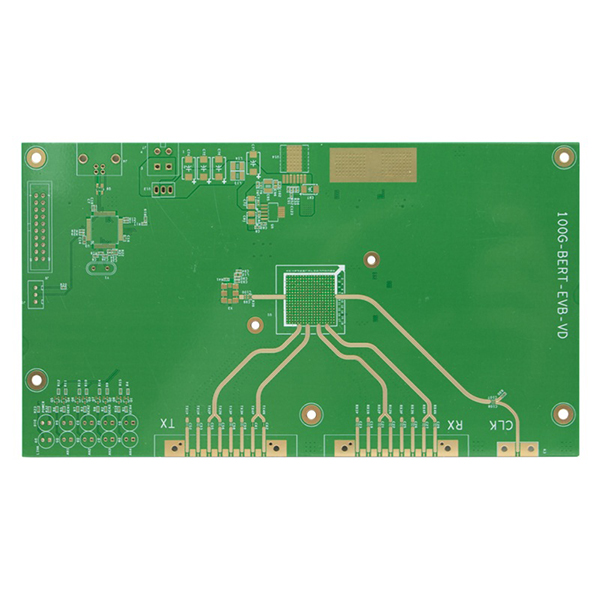

ייצור מעגלים מודפסים בתדר גבוה 5G RF

לוח PCB RF 5G כולל קוטר חורים קטן של 0.2 מ"מ ורוחב/מרווח קו של עד 100/100 מיקרומטר, העומד בדרישות המחמירות של העברת אותות בתדר גבוה ובמהירות גבוהה. הוא נמצא בשימוש נרחב בבדיקות אותות 5G ובתחומים קשורים.

תכונות עיקריות של ייצור לוח PCB RF 5G

• משתמש בחומרים RO4350B + TU768 בעלי ביצועים גבוהים עם מאפייני תדר גבוה מצוינים ואובדן דיאלקטרי נמוך, המבטיחים העברת אותות יציבה.
• תהליך לחיצה היברידי מתקדם משפר ביעילות את חוזק ההדבקה בין השכבות ומאריך את אורך חיי המוצר.
• קידוח מכני מדויק משיג קוטר חור מינימלי של 0.2 מ"מ, המתאים להרכבה בצפיפות גבוהה ולהלחמת מיקרו-רכיבים.
• המשטח משתמש בתהליך ENIG (Electroless Nickel Immersion Gold), המספק יכולת הלחמה מצוינת, עמידות משופרת בפני חמצון ויכולת התאמה לתנאים מורכבים.
• רוחב/מרווח קו מינימלי של עד 100/100μm, התומך בעיצובים של ניתוב במהירות גבוהה ובצפיפות גבוהה.
• עקביות ייצור טובה ואמינות גבוהה, מתאימה לייצור המוני ודרישות בדיקה מורכבות.
• שכבות, עוביים ופונקציות מיוחדות הניתנים להתאמה אישית בהתאם לצרכי הלקוח, העונים בגמישות על תרחישי יישום שונים.

יישומים עיקריים

• ציוד לבדיקת אותות 5G ומערכות לבדיקת RF.
• מודולי RF של תחנות בסיס 5G ויחידות אנטנה.
• מכשירים להעברת אותות במהירות גבוהה ותקשורת מיקרוגל.
• מסופי תקשורת אלחוטית ומודולי קצה קדמי RF.
• מכ"ם, תקשורת לוויינית ותחומים אלקטרוניים אחרים בתדר גבוה.
• מכשירים אלקטרוניים ותקשורתיים אחרים עם דרישות מחמירות לתדרים גבוהים ואמינות גבוהה.
