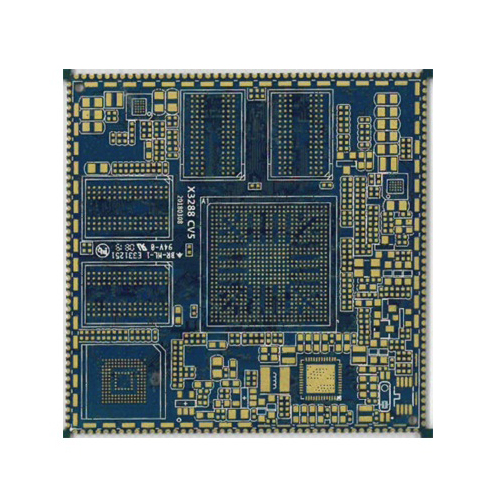

מעגל מודפס בעל 6 שכבות ליישומים בצפיפות גבוהה

לוח מעגלים מודפסים בעל שש שכבות (PCB בעל 6 שכבות) – סקירה כללית

מעגל מודפס בעל שש שכבות (6-layer PCB) הוא סוג של מעגל רב-שכבתי עם שש שכבות של רדיד נחושת מוליך. מעגל PCB בעל 6 שכבות מיוצר בדרך כלל על ידי ערימה לסירוגין של שכבות חיצוניות ופנימיות, המופרדות על ידי חומרים מבודדים. בהשוואה ללוחות דו-שכביים או ארבע-שכביים, PCB בעל 6 שכבות מציע צפיפות חיווט גבוהה יותר, תאימות אלקטרומגנטית (EMC) טובה יותר ושלמות אות מעולה, מה שהופך אותו מתאים לעיצובים של מעגלים מהירים, בעלי ביצועים גבוהים או מורכבים.

מבנה טיפוסי של PCB בעל 6 שכבות

1. שכבה עליונה (L1, בדרך כלל להרכבת רכיבים ולניתוב)
2. שכבה פנימית 1 (L2, בדרך כלל שכבת הארקה GND)
3. שכבה פנימית 2 (L3, בדרך כלל שכבת הספק)
4. שכבה פנימית 3 (L4, בדרך כלל שכבת אות)
5. שכבה פנימית 4 (L5, בדרך כלל שכבת אות או חשמל/הארקה)
6. שכבה תחתונה (L6, בדרך כלל להרכבת רכיבים ולניתוב)

תכונות עיקריות של מעגלים מודפסים בעלי 6 שכבות

• מבנה רב-שכבתי מאפשר ניתוב מעגלים מורכבים וניהול מתח/הארקה מרובה.
• שלמות אות מצוינת, מתאימה להעברת אותות במהירות גבוהה.
• תאימות אלקטרומגנטית יוצאת דופן, מפחיתה הפרעות אלקטרומגנטיות (EMI).
• תומך בעיצובים קומפקטיים יותר, אידיאלי למוצרים אלקטרוניים בעלי צפיפות גבוהה וביצועים גבוהים.

יישומים עיקריים של מעגלים מודפסים בעלי 6 שכבות

• ציוד תקשורת.
• שרתים ומחשבים מתקדמים.
• מערכות בקרה תעשייתיות.
• אלקטרוניקה רפואית.
• אלקטרוניקה לרכב.
• התקני אחסון מהירים וכו'.
