ייצור מעגלים מודפסים למתגי AI עבור שרתים מבוססי AI

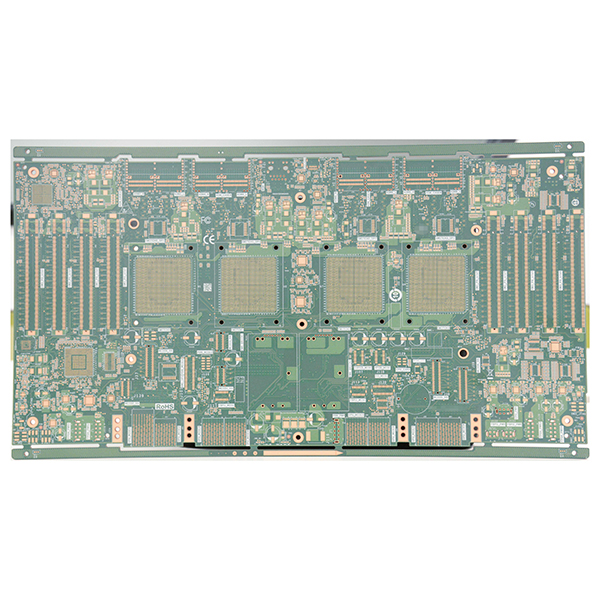

ייצור מעגלים מודפסים ללוח בסיס מתג AI

ייצור מעגלים מודפסים ללוח בסיס מתג AI הוא היבט מרכזי בתשתית המחשוב המודרנית של AI. לוח הבסיס של מתג AI — המכונה גם חיבור AI או לוח בסיס ממותג — תוכנן במיוחד עבור שרתים של בינה מלאכותית ואשכולות מחשוב בעלי ביצועים גבוהים (HPC). הוא משמש כפלטפורמת חיבור נתונים מהירה וחיונית, ומקשר בין מספר כרטיסי מאיץ AI לבין מעבד המארח, ומאפשר חילופי נתונים ברוחב פס גבוה ובעיכוב נמוך.

הגדרה קצרה של לוח בסיס מתג AI

לוח הבסיס למתג AI משלב שבבי מתג מהירים, כגון PCIe Switch ו-NVSwitch, יחד עם ערוצי חיבור מהירים שונים. הוא תומך בהעברת נתונים יעילה בין כרטיסי מאיץ AI כגון GPU, מודולי OAM ו-FPGA, וכן בין מאיצים אלה לבין מעבד המארח. זהו רכיב חיוני לפלטפורמות מחשוב AI בקנה מידה גדול.

פונקציות עיקריות

• חילופי נתונים במהירות גבוהה: משלב שבבי מתג מתקדמים לתקשורת יעילה בין מאיצי AI ומעבדי CPU.
• תאימות לפרוטוקולים מרובים: תומך בפרוטוקולי חיבור מהירים שונים, כגון PCIe, NVLink ו-CXL.
• הספקת חשמל וניהול מאוחדים: מספק ממשקי חלוקת חשמל, ניטור וניהול מאוחדים לכל מודולי מאיצי ה-AI.
• מדרגיות חזקה: תואם לסוגים שונים של מודולי מאיץ AI, תומך בהרחבה מודולרית ובפריסת מערכת גמישה.

תכונות עיקריות של ייצור PCB ללוח בסיס מתג AI

• מספר שכבות גבוה במיוחד וגודל גדול: העיצובים כוללים ≥20 שכבות, עובי לוח ≥3 מ"מ, העונים על דרישות חיבור בצפיפות גבוהה.
• ייצור מדויק: נעשה שימוש בטכניקות PCB מתקדמות כגון גודל קידוח מינימלי 0.2 מ"מ, יחס רוחב-גובה ≥15:1, קידוח אחורי דו-צדדי, Skip Via ו-POFV.
• חומרים בעלי ביצועים גבוהים: נעשה שימוש בחומרים בעלי אובדן נמוך מאוד ובחומרים מהירים מעל הסטנדרט, דיו מהיר וטכנולוגיית תחמוצת חום בעלת פרופיל נמוך כדי להבטיח שלמות האות.
• צפיפות חיווט גבוהה ובקרת עכבה: רוחב/מרווח קו עד 0.09/0.09 מ"מ, עם דיוק בקרת עכבה של עד ±8%.
• רוחב פס גבוה וחביון נמוך: תומך בהעברת אותות במהירות גבוהה במקביל בקנה מידה גדול עבור ביצועי אשכול AI תובעניים.
• אמינות ותחזוקה גבוהות: כולל חלוקת כוח חזקה, ניהול תרמי ותמיכה במודולים הניתנים להחלפה חמה, להפעלה יציבה של המערכת.

יישומים עיקריים

• שרתי AI, כגון פלטפורמת NVIDIA HGX, מארזי מאיץ AI ומרכזי מחשוב-על עבור אשכולות AI בצפיפות גבוהה.
• אימון מודלים גדולים, הסקת מסקנות AI, מחשוב מדעי ופלטפורמות מחשוב ענן.
• מרכזי נתונים, מרכזי מחשוב-על ותשתית מחשוב ענן AI בקנה מידה גדול.
