PCB מצופה נחושת על בסיס אלומיניום לפיזור חום יעיל

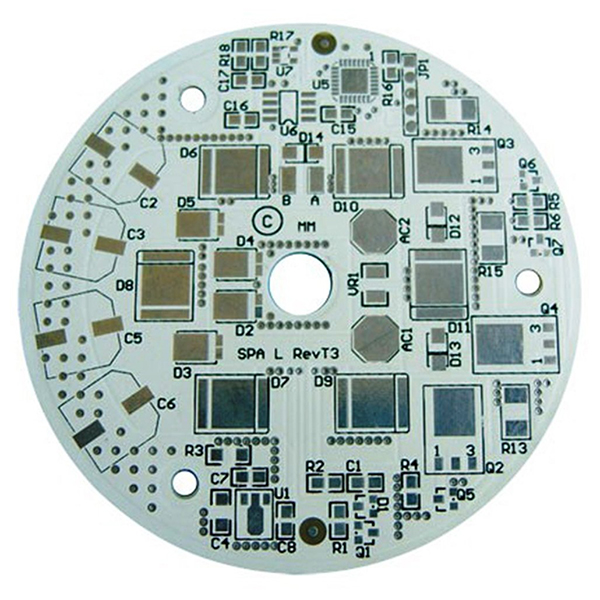

לוח מעגלים מודפסים מצופה נחושת על בסיס אלומיניום (PCB אלומיניום)

מעגל מודפס מצופה נחושת על בסיס אלומיניום (המכונה בדרך כלל PCB אלומיניום) הוא סוג של לוח מצופה נחושת המשתמש באלומיניום מתכתי כחומר בסיס. שכבת בידוד מונחת על בסיס האלומיניום, לאחר מכן מונחת שכבת נייר נחושת על גבי שכבת הבידוד, ודפוסי המעגל נוצרים באמצעות חריטה. מעגלים מודפסים מאלומיניום מתאפיינים בפיזור חום מעולה, בידוד חשמלי ותכונות עיבוד מכניות. הם נמצאים בשימוש נרחב במוצרים הדורשים פיזור חום טוב ואמינות גבוהה, כגון תאורת LED, התקני כוח ורכיבים אלקטרוניים בעלי הספק גבוה. המבנה הטיפוסי מורכב משלושה חלקים: בסיס האלומיניום, שכבת הבידוד ושכבת רדיד הנחושת.

המבנה העיקרי של PCB מבוסס אלומיניום

1. בסיס אלומיניום:מיוצר מלוח אלומיניום בעל טוהר גבוה, המספק מוליכות תרמית ותמיכה מכנית מצוינות.
2. שכבת בידוד:מיוצרת מחומר בידוד בעל ביצועים גבוהים כדי להבטיח בידוד חשמלי ועמידות בחום.
3. יריעת נחושת:המשטח מכוסה בנייר נחושת אלקטרוליטי בעל טוהר גבוה, המקל על חריטה עוקבת ליצירת תבניות מעגלים.

תכונות עיקריות של PCB עם ליבת מתכת

1. פיזור חום מעולה, המפחית ביעילות את הטמפרטורה של רכיבים אלקטרוניים.
2. בידוד חשמלי טוב ותכונות מיגון אלקטרומגנטיות.
3. חוזק מכני גבוה, קל לחיתוך, קידוח ועיבוד אחר.
4. מתאים לטכנולוגיית הרכבה על פני השטח, ללא צורך בגופי קירור נוספים, מה שמסייע בהפחתת גודל המוצר.
5. יציבות ממדית טובה, מבנה קומפקטי, ומתאים לעיצובים בעלי אינטגרציה גבוהה.
6. חומרים ידידותיים לסביבה אופציונליים, תואמים ל-RoHS ולתקנים אחרים.

יישומים עיקריים של PCB מצופה אלומיניום

1. שבבי IC היברידיים (HIC).
2. ציוד אודיו: מגברי כניסה/פלט, מגברי איזון, מגברי אודיו, מגברי קדם, מגברי כוח וכו'.
3. ציוד אלקטרוני לתקשורת: מגברי תדר גבוה, מעגלי סינון, מעגלי משדר.
4. ציוד חשמל: רגולטורים מיתוג, ממירי DC, רגולטורים SW וכו'.
5. ציוד אוטומציה משרדי: מכונות חשמליות, מנהלי התקנים וכו'.
6. ציוד מחשב: לוחות מעבד, כונני דיסקטים, ספקי כוח וכו'.
7. מודולי הספק: ממירי מתח, ממסרים במצב מוצק, ספקי כוח וכו'.
8. תאורת LED: מנורות LED בעלות הספק גבוה, קירות LED, פנסי רחוב LED וכו'.

מפרטים נפוצים

• עובי בסיס אלומיניום: 1.0 מ"מ, 1.2 מ"מ, 1.6 מ"מ, 2.0 מ"מ, 4.0 מ"מ.
• עובי נחושת: 35μm, 70μm, 105μm.
• גודל הלוח: 500×1200 מ"מ, 600×1200 מ"מ, 1000×1200 מ"מ.
• גימור משטח: רוזין, פילוס הלחמה באוויר חם (HASL).
