חורים עיוורים מחברים בין השכבה החיצונית לשכבות הפנימיות

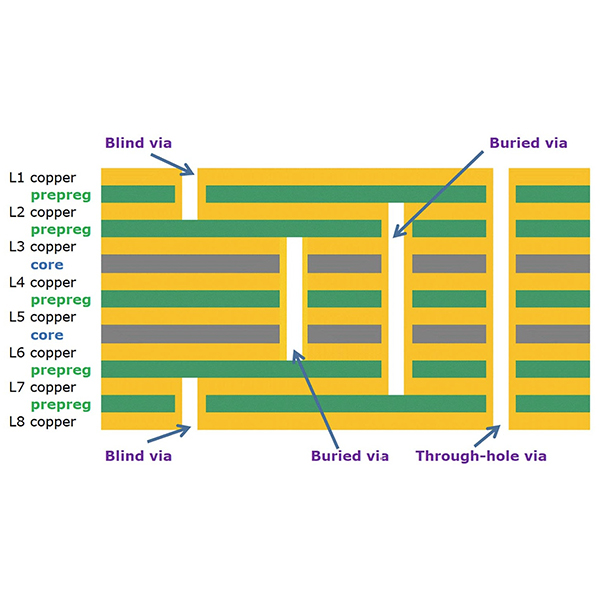

ויאס עיווריםהם מבנה חורים מיוחד בלוחות מעגלים מודפסים רב-שכביים, המשמש בעיקר לחיבור עקבות בין שכבת פני השטח של הלוח (השכבה החיצונית) לשכבה פנימית. יציאה אחת של דרך עיוורת ממוקמת על המשטח החיצוני של PCB, בעוד היציאה השנייה מסתיימת בשכבה פנימית של PCB, מבלי לחדור את כל הלוח.

מאפיינים עיקריים של מעברים עיוורים

1. שיטת חיבור:מחבר רק את שכבת פני השטח (למשל, שכבה 1 או השכבה העליונה) לשכבה פנימית, מבלי לחצות את כל השכבות.
2. מראה:נראה מעל פני השטח של המעגל המודפס, אך החור אינו עובר לצד הנגדי.
3. מורכבות הייצור:מורכבת יותר מחורים סטנדרטיים, ודורשת טכניקות קידוח וציפוי בשכבות.

יישומים של חורים עיוורים

1. משמש בלוחות HDI (High-Density Interconnect) כדי להגדיל את צפיפות הניתוב.
2. מתאים לעיצובים הדורשים חיבורים רב-שכביים תוך חיסכון במקום, כגון סמארטפונים, טאבלטים, מכשירי תקשורת ומוצרי אלקטרוניקה מתקדמים אחרים.

יתרונות של חורים עיוורים

1. חוסך מקום על PCB ומשפר את צפיפות הניתוב.
2. מקצר ביעילות את נתיבי העברת האותות, ומשפר את תקינות האות.
3. מקל על מיניאטוריזציה ועיצובים בעלי ביצועים גבוהים.
