ויאס קבורים משמשים לחיבור שכבות פנימיות של PCB

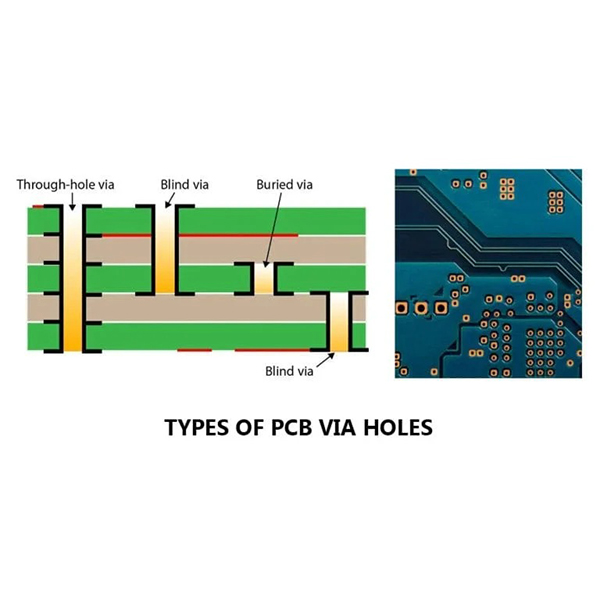

ויאס קבוריםהן מבנה חורים מיוחד ונפוץ בלוחות מעגלים מודפסים רב-שכביים. הן קיימות אך ורק בין השכבות הפנימיות של ה-PCB ואינן מגיעות עד לפני השטח של הלוח. במילים אחרות, ויאס קבורים מחברים רק שתי שכבות פנימיות או יותר בתוך לוח רב-שכבתי, ללא פתחים נראים לעין על פני השכבה החיצונית.

מאפיינים עיקריים של ויאס קבורים

1. שיטת חיבור:מחבר רק שכבות פנימיות לשכבות פנימיות. אין פתחים נראים לעין לשכבות החיצוניות.
2. מאפיינים חזותיים:חורים קבורים אינם נראים מהמשטח החיצוני של המעגל המודפס, מכיוון שהם סגורים לחלוטין בתוך הלוח.
3. מורכבות הייצור:תהליך הייצור מורכב יותר מאשר חורים סטנדרטיים או חורים עיוורים, ודורש קידוח שכבה אחר שכבה וציפוי של השכבות הפנימיות לפני הלמינציה.

יישומים של חורים קבורים

1. שיפור צפיפות הניתוב של PCB וחיסכון בשטח השכבה החיצונית.
2. עונה על דרישות המיניאטוריזציה והביצועים הגבוהים של מכשירים אלקטרוניים מתקדמים כגון שרתים, ציוד תקשורת ומסופים חכמים.
3. נפוץ בשימוש בעיצוב לוחות HDI (High-Density Interconnect), בשילוב עם חורים עיוורים וחורים דרך כדי לשפר את גמישות העיצוב.
