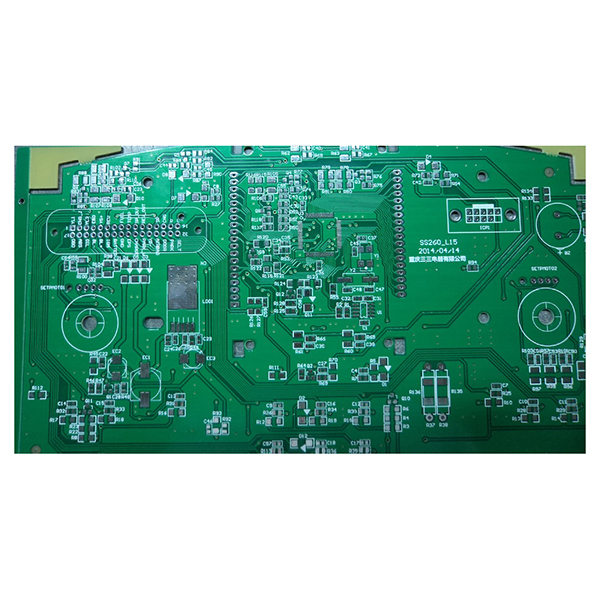

מעגלים מודפסים CEM-3

תכונות ויישומים של מעגלים מודפסים CEM-3

CEM-3 הוא סוג של לרבד מצופה נחושת מרוכב. טמפרטורת המעבר הזכוכיתית, עמידות ההלחמה, חוזק הקילוף, ספיגת המים, חוזק השבירה החשמלית, עמידות הבידוד ומדדי UL שלו עומדים כולם בתקני FR-4. ההבדלים הם שחוזק הכיפוף של CEM-3 נמוך מזה של FR-4 ומקדם ההתפשטות התרמית שלו גבוה מזה של FR-4.

תיאור

CEM-3 לרבד מרוכב מצופה נחושת עבור מעגלים מודפסים

CEM-3 הוא לרבד מרוכב מצופה נחושת המשמש למעגלים מודפסים (PCB). הוא מיוצר על ידי חיזוק בד סיבי זכוכית ללא אלקלי ומזרן סיבי זכוכית בעזרת שרף אפוקסי ולאחר מכן לחיצה של יריעת נחושת על המשטח. הביצועים החשמליים, עמידות החום ועמידות האש של CEM-3 דומים בעיקרון לאלה של FR-4, אך חוזקו המכני נמוך מעט ומקדם ההתפשטות התרמית שלו גבוה מעט. המאפיין הבולט ביותר של CEM-3 הוא שליבתו בדרך כלל לבנה או אפור בהיר, עם משטח חלק שקל לקדוח ולעבד, מה שהופך אותו מתאים לייצור PCB דו-צדדי. CEM-3 נמצא בשימוש נרחב במוצרים אלקטרוניים הדורשים איזון בין ביצועים לעלות, כגון מכשירי חשמל ביתיים, מכשירים ומדידים, אלקטרוניקה לרכב וכו'.

תכונות עיקריות של CEM-3

  • התכונות החשמליות דומות לאלו של FR-4.
  • אמינות גבוהה של PTH (ציפוי דרך חורים).
  • משטח חלק, עם ליבה לבנה או אפור בהיר ברוב המקרים.
  • עמידות טובה בפני אש ובידוד.
  • קל לקידוח ולעיבוד.
  • עלות נמוכה יותר מ-FR-4, עם יעילות עלות גבוהה.
  • מתאים לייצור PCB דו-צדדי.

יישומים עיקריים

  • מכשירים ומדידים.
  • מכשירי מידע.
  • אלקטרוניקה לרכב.
  • בקרים אוטומטיים.
  • קונסולות משחקים.
  • מכשירי חשמל ביתיים.
  • ציוד תקשורת.

מפרט כללי

  • עובי בסיס: 1.0 מ"מ, 1.5 מ"מ.
  • עובי נחושת: 35μm.
  • גודל הלוח: 1044×1245 מ"מ.
  • גימורים משטחיים: HASL (יישור הלחמה באוויר חם), ENIG (ציפוי זהב בניקל ללא חשמל), OSP (חומר משמר להלחמה אורגנית).
