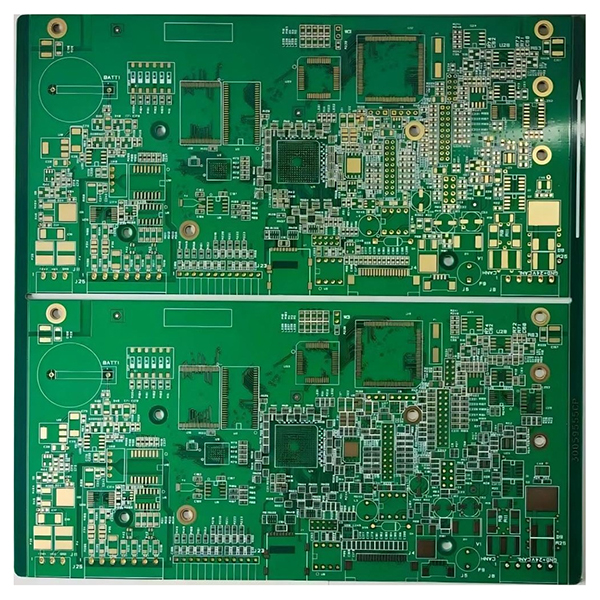

ENIG PCB משתמשת בטכנולוגיית ציפוי זהב וניקל ללא חשמל

לוחות מצופים בניקל כימי מוזהב – סקירה כללית

לוחות מצופים בניקל כימי זהב מייצגים תהליך טיפול פני שטח הנפוץ בלוחות מעגלים מודפסים (PCB) במוצרים אלקטרוניים מתקדמים. התהליך כולל ציפוי כימי של שכבת ניקל (Ni) על משטח הנחושת של ה-PCB, ולאחר מכן הנחת שכבה דקה של זהב (Au) על שכבת הניקל.

תכונות עיקריות של PCB ENIG

• יכולת הלחמה מעולה:משטח חלק ושטוח המתאים להלחמת רכיבים במרווחים קטנים.
• עמידות חזקה בפני חמצון:שכבת הזהב מגנה על הניקל והנחושת שמתחתיה מפני חמצון וקורוזיה.
• ביצועים חשמליים מעולים:מתאים להעברת אותות במהירות גבוהה ובתדר גבוה.
• עמידות גבוהה:אידיאלי לממשקים הדורשים הכנסה/הוצאה תכופה, כגון אצבעות זהב.

תחומי יישום של מעגלים מודפסים עם ציפוי ניקל ללא חשמל וציפוי זהב

• לוחות אם ושרתים למחשבים מתקדמים.
• ציוד תקשורת.
• אלקטרוניקה בעלת אמינות גבוהה, כגון התקני אחסון וכרטיסי גרפיקה.
• אצבעות זהב, BGA, מחברים ורכיבים דומים.
