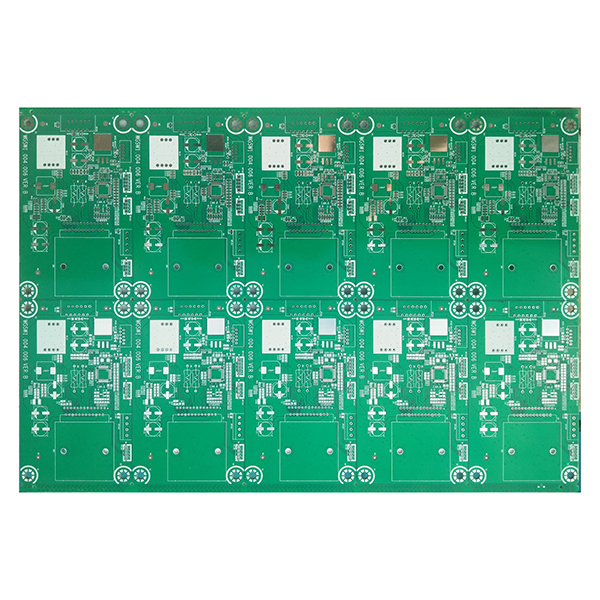

למינציה אפוקסית מסיבי זכוכית FR-4 ליישומים PCB

סקירה כללית על לוח סיבי זכוכית FR-4

לוח סיבי זכוכית FR-4 הוא מצע מעגל מודפס (PCB) בעל ביצועים גבוהים, העשוי מבד סיבי זכוכית כחומר חיזוק ושרף אפוקסי כמאטריצה, עם רדיד נחושת המולחם על פני השטח. ה-"FR" ב-FR-4 מייצג "מעכב בעירה" (Flame Retardant), ו-"4" הוא קוד דרגת החומר. תכונותיו העיקריות כוללות חוזק מכני מעולה, יציבות ממדית, תכונות בידוד חשמלי ועמידות באש. FR-4 נמצא בשימוש נרחב בייצור מעגלים מודפסים עבור מוצרים אלקטרוניים שונים, והוא אחד ממצעי ה-PCB הנפוצים והמקובלים ביותר כיום.

מבנה עיקרי

1. בסיס סיבי זכוכית:משתמש בבד סיבי זכוכית בעל חוזק גבוה כדי להבטיח חוזק מכני ויציבות ממדית מצוינים.
2. שרף אפוקסי:בד סיבי הזכוכית ספוג בשרף אפוקסי בעל ביצועים גבוהים כדי לשפר את עמידות הלוח בחום, בידודו ויציבותו הכללית.
3. יריעת נחושת:המשטח מכוסה בנייר נחושת אלקטרוליטי בעל טוהר גבוה, מה שמקל על חריטה ויצירת תבניות מעגלים עדינות.

תכונות עיקריות של מעגלים מודפסים FR-4

• יציבות ממדית מצוינת, מקדם התפשטות תרמית נמוך, ואינו מתעוות בקלות.
• תכונות דיאלקטריות מעולות, מתאימות להעברת אותות בתדר גבוה ובמהירות גבוהה.
• עמידות יוצאת דופן בחום, מתאים לתהליכים בטמפרטורה גבוהה כגון הלחמה מחדש, ותומך בפעולה ארוכת טווח בטמפרטורות גבוהות.
• חוזק מכני גבוה, עמידות בפני פגיעות וכיפוף, מתאים לייצור PCB רב-שכבתי וצפוף.
• מריחת שרף מינימלית במהלך קידוח במהירות גבוהה, התוצאה היא קירות חור חלקים ועיבוד טוב.
• עיכוב בעירה חזק, נשאר בטוח ואמין גם בטמפרטורות גבוהות.
• עמידות טובה בפני לחות וכימיקלים, עם אורך חיים ארוך.
• צבעי הליבה הם בעיקר צהוב או לבן, מה שמאפשר זיהוי נוח של המוצר וניהול איכות.
• תואם לתהליכי טיפול משטח שונים, כגון HASL (יישור הלחמה באוויר חם), ENIG (זהב טבילה בניקל ללא חשמל) ו-OSP (חומר משמר להלחמה אורגנית), העונים על דרישות הרכבה שונות.

יישומים עיקריים של מעגלים מודפסים FR-4

• נמצא בשימוש נרחב בייצור מעגלים מודפסים לטלפונים ניידים, מחשבים, ציוד בדיקה, מכשירי וידאו, מכשירי חשמל ביתיים ומוצרי אלקטרוניקה אחרים.
• מיושם בתחומים בעלי אמינות גבוהה וביצועים גבוהים כגון ציוד צבאי, מערכות הנחיה, אלקטרוניקה לרכב, חלל, מכשירים רפואיים ובקרה תעשייתית.
• המצע המועדף עבור מעגלים מודפסים רב-שכביים, בצפיפות גבוהה ובתדר גבוה/מהירות גבוהה, המתאים לתקשורת, רשתות, שרתים ומכשירים אלקטרוניים אחרים.
• מתאים למוצרים אלקטרוניים הדורשים עמידות בחום, עמידות בלחות, עמידות באש ואורך חיים ארוך.

מפרטים נפוצים

• עובי בסיס: 0.8 מ"מ, 1.0 מ"מ, 1.2 מ"מ, 1.6 מ"מ, 2.0 מ"מ.
• עובי נחושת: 18μm, 35μm, 70μm.
• גודל הלוח: 1044 x 1245 מ"מ.
• צבע הליבה: צהוב, לבן.
• גימורים משטחיים: HASL, ENIG, OSP.
