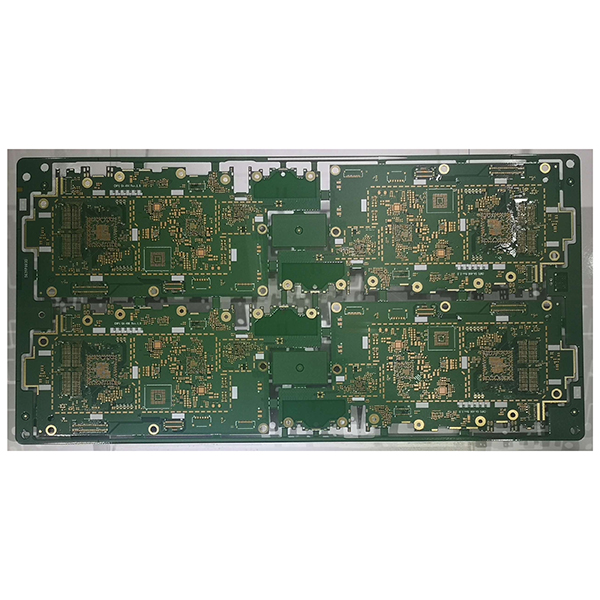

מעגלים מודפסים בעלי צפיפות גבוהה לחיבורים עבור מכשירים ניידים ומכשירים IoT

לוחות HDI משיגים צפיפות ניתוב גבוהה ומיניאטוריזציה באמצעות טכנולוגיות כמו מיקרו-ערוצים עיוורים וערוצים קבורים, מה שהופך אותם לסוג PCB חיוני עבור מוצרי אלקטרוניקה מתקדמים מודרניים.

תיאור

לוחות HDI, אולוחות חיבור בצפיפות גבוהה, הם לוחות מעגלים מודפסים המשיגים צפיפות ניתוב גבוהה באמצעות רוחב מיקרו-קווים, מרווח מיקרו-קווים וטכנולוגיית מיקרו-וייה. לוחות HDI הם סוג נפוץ של PCB מתקדם המשמש במוצרים אלקטרוניים מודרניים כגון סמארטפונים, טאבלטים ושרתים מתקדמים.

תכונות עיקריות של לוחות HDI

  1. צפיפות ניתוב גבוהה:רוחב קווים ומרווחים בדרך כלל מתחת ל-100μm (4 מ"מ), המאפשרים ניתוב הדוק יותר ומרווח קטן יותר בין הרכיבים.
  2. טכנולוגיית מיקרו-ויא:שימוש נרחב במיקרו-ויאס עיוורים ובמיקרו-ויאס קבורים שנוצרו על ידי קידוח בלייזר כדי לשפר את יעילות החיבור בין השכבות.
  3. מבנה רב-שכבתי:לוחות רב-שכביים (4 שכבות, 6 שכבות, 8 שכבות או יותר) התומכים בעיצובים מורכבים של מעגלים.
  4. עיצוב דק וקומפקטי:מאפשר פיתוח של מוצרים אלקטרוניים קלים, דקים, קצרים וקטנים יותר.

יתרונות לוחות HDI

  1. תומכים באריזת שבבים בצפיפות גבוהה ובביצועים גבוהים, כגון BGA, CSP ו-QFP.
  2. משפר באופן משמעותי את תקינות האות ואמינותו תוך הפחתת עיכוב האות וההפרעות.
  3. מאפשר מידות מוצר קטנות יותר ומשקל מופחת.
  4. אידיאלי למוצרים אלקטרוניים הדורשים מהירות גבוהה, תדר גבוה ושלמות אות קפדנית.

תחומי יישום של לוחות HDI

  1. טלפונים חכמים, טאבלטים, מכשירים לבישים.
  2. מחשבים ניידים, לוחות אם מתקדמים.
  3. אלקטרוניקה לרכב, ציוד רפואי.
  4. תחנות בסיס תקשורת, שרתים ומכשירים אלקטרוניים מתקדמים אחרים.
