פתרון PCB במהירות גבוהה להעברת נתונים מהירה במיוחד

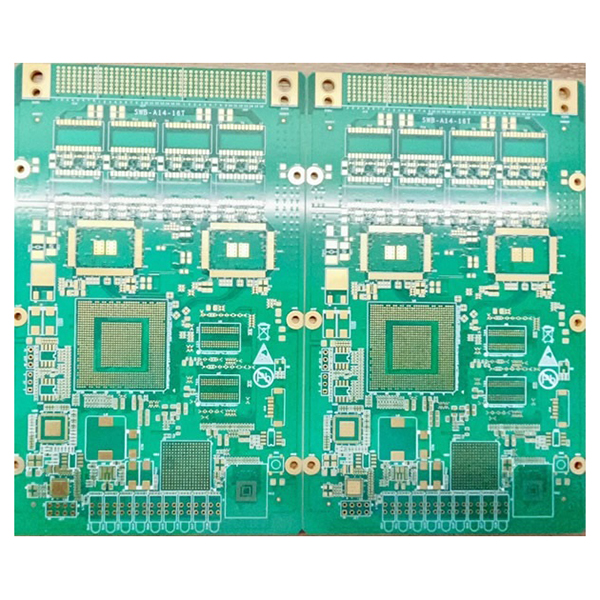

לוח מהיר (PCB מהיר, לוח מהיר)

לוח מהיר (PCB מהיר, לוח מהיר) מתייחס ללוח מעגלים מודפסים (PCB) שתוכנן ויוצר במיוחד להעברת אותות במהירות גבוהה. לוחות מהירים מותאמים מבחינת מבנה, חומרים ותהליכים כדי להבטיח שלמות אותות, תאימות אלקטרומגנטית ואמינות בסביבות העברת נתונים בתדר גבוה, רוחב פס גדול ומהירות גבוהה.

תכונות עיקריות

• תכנון עם מספר שכבות גבוה:משתמש במבנה חיבורים בצפיפות גבוהה של 18 שכבות, התומך בהעברת אותות מורכבת במהירות גבוהה ובאינטגרציה רב-תכליתית כדי לענות על צרכי תכנון מערכות אלקטרוניות מתקדמות.
• יכולת יחס גובה-רוחב גבוה במיוחד:עם עובי לוח מוגמר של 4.0 מ"מ, קוטר חור מינימלי של 0.20 מ"מ ויחס גובה-רוחב של עד 20:1, הוא מתאים ליישומים הדורשים אמינות גבוהה ועומס זרם גבוה.
• מצע פרימיום:משתמש בחומר M6 בעל ביצועים גבוהים של Panasonic, המתאפיין באובדן נמוך ותכונות דיאלקטריות מצוינות כדי להבטיח העברת אותות במהירות גבוהה ויציבה.
• בקרת עכבה מדויקת:דיוק גבוה בבקרת עכבה אופיינית, ±7.5% עבור ≤50Ω ו-±5% עבור &gt.50Ω, המבטיח שלמות אות במהירות גבוהה ותאימות עם ממשקים שונים במהירות גבוהה.
• טכנולוגיית קידוח אחורי מתקדמת:משתמשת בקידוח אחורי דו-צדדי, עם אורך קצה קטן מ-0.08 מ"מ, המפחית ביעילות את ההפרעות וההחזרים של האות ומשפר את שלמות האות.
• טכנולוגיית חיבורי שרף:משתמשת בתהליך חיבור באמצעות שרף כדי לשפר את הבידוד והחוזק המכני בתוך החיבורים, מתאימה לניתוב בצפיפות גבוהה ולעיצובי אריזת BGA.
• יכולת העברה במהירות גבוהה במיוחד:תומך בקצבי העברת נתונים של עד 64Gbps, העונים על הצרכים העתידיים לחיבור מהיר ורוחב פס גדול.

יישומים עיקריים

• תחנות בסיס 5G וציוד תקשורת במהירות גבוהה.
• מתגים ונתבים מהירים למרכזי נתונים.
• לוחות אם לשרתים והתקני אחסון בעלי ביצועים גבוהים.
• מכשירים לעיבוד אותות ובדיקות במהירות גבוהה.
• התקני רשת מתקדמים ומערכות אלקטרוניות עם דרישות קפדניות למהירות גבוהה ואמינות גבוהה.
