PCB היברידי פירושו מעגל מודפס למינציה מעורב

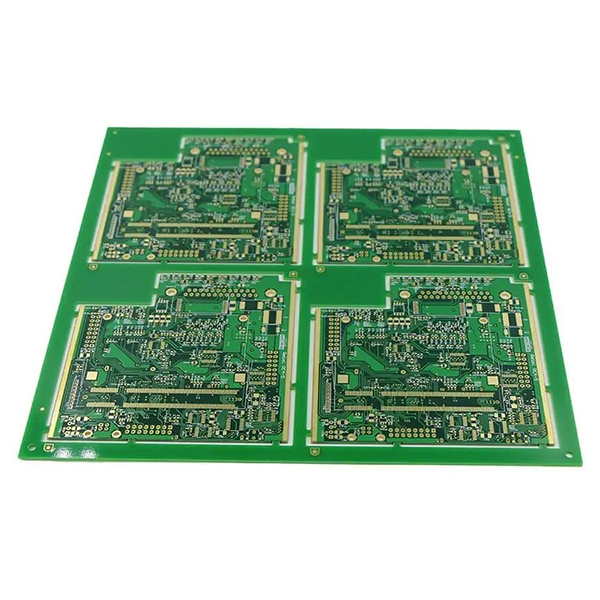

PCB היברידי (PCB למינציה מעורבת)

PCB היברידי (PCB למינציה מעורבת) מתייחס ללוח רב-שכבתי שנוצר על ידי למינציה של שני סוגים שונים או יותר של מצעים — כגון FR4, PTFE, קרמיקה או חומרים בתדר גבוה — על לוח מעגלים מודפס (PCB) יחיד, לפי הצורך. לוח זה משלב את היתרונות של חומרים מרובים, ומאזן בין ביצועי העברת אותות בתדר גבוה/מהירות גבוהה לבין חוזק מכני מעולה ובקרת עלויות.

תכונות עיקריות

1. מגוון חומרים:שילובים נפוצים כוללים FR4 + חומרים בתדר גבוה, FR4 + קרמיקה, FR4 + PI וכו'.
2. משלימות ביצועים:מאפשר שכבות ספציפיות לפעולה בתדר גבוה/אובדן נמוך, בעוד שאחרות מספקות חוזק גבוה/עלות נמוכה.
3. יישום נרחב:משמש באופן נרחב ברדאר, אנטנות, RF, תקשורת 5G, אלקטרוניקה לרכב, חלל ועוד.

תרחישי יישום

1. שכבות אותות בתדר גבוה/מהירות גבוהה משתמשות בחומרים בתדר גבוה, בעוד ששכבות אחרות משתמשות בחומרים קונבנציונליים כמו FR4, תוך איזון בין ביצועים לעלות.
2. שכבות הכוח והאות משתמשות בחומרים עם קבועים דיאלקטריים ומקדמי התפשטות תרמית שונים כדי לשפר את האמינות.

יתרונות ואתגרים

1. יתרונותמשפר את הביצועים הכוללים של PCB, מייעל עלויות ומתאים לדרישות מעגלים מורכבות.
2. אתגריםתהליכי ייצור מורכבים דורשים דיוק גבוה בלמינציה, בחיבור בין שכבות ובהתאמת מקדמי ההתפשטות התרמית.
