מצע IC לחיבור שבבים ללוחות מעגלים

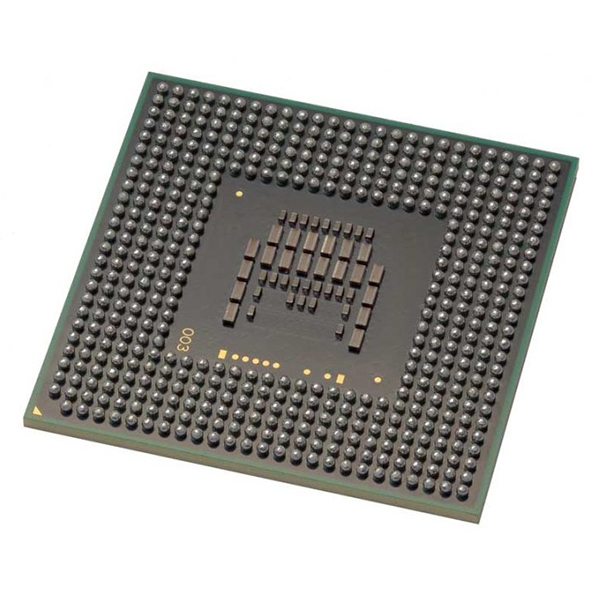

מצע IC, הידוע בשמו המלאמצע מעגל משולב, הוא לוח מעגלים מיקרו המשמש להובלה וחיבור של שבבי מעגלים משולבים (IC) עם לוחות מעגלים מודפסים (PCB). הוא משמש כגשר בין השבב ללוח הראשי, ומתפקד כחומר ומבנה מרכזי ובלתי נפרד בטכנולוגיית אריזה מתקדמת.

תפקידים עיקריים של מצע IC

1. תמיכה והגנה על השבב:נשא פיזית את השבב, ומגן עליו מפני נזק.
2. חיבור חשמלי:מקשר בין פיני שבב ה-IC (או כדורי הלחמה) ל-PCB באמצעות עקבות מיקרו-דקות, המאפשרות העברת אותות וחשמל.
3. ניהול תרמי:מסייע בפיזור החום מהשבב כדי לשמור על טמפרטורת הפעולה שלו.
4. מאפשר אריזה בצפיפות גבוהה:תומך בשיטות אריזה בצפיפות גבוהה ובעלות ביצועים גבוהים כגון BGA, CSP ו-FC.

סוגי מצעי IC

1. מצעי BT:מורכבים בעיקר משרף BT, מתאימים לרוב אריזות ה-IC לשימוש כללי.
2. מצעי ABF:משתמשים בחומר ABF (Ajinomoto Build-up Film), אידיאלי לאריזת שבבים בצפיפות גבוהה ובמהירות גבוהה, כגון מעבדים, מעבדי גרפיקה ושבבי רשת מתקדמים.
3. מצעים קרמיים:משמשים ביישומים בתדר גבוה במיוחד ובאמינות גבוהה, כגון תעופה וחלל וסקטורים צבאיים.

הבדלים בין מצעי IC לבין PCB מסורתיים

1. מתאפיינים במסלולים עדינים יותר, מספר שכבות רב יותר, פתחים קטנים יותר ותהליכי ייצור מורכבים יותר.
2. תומך בצפיפות I/O גבוהה יותר ובדרישות קפדניות יותר לאיכות האות.
