בדיקות ICT בייצור PCB לבדיקת איכות ואמינות

סקירה כללית של בדיקת מעגל פנימי (ICT)

בדיקת מעגל פנימי (ICT) משמשת בעיקר לבדיקת איכות ההלחמה של רכיבים, מצב החיבורים החשמליים והאם הפרמטרים של כל רכיב עומדים בדרישות התכנון.

עקרון הפעולה

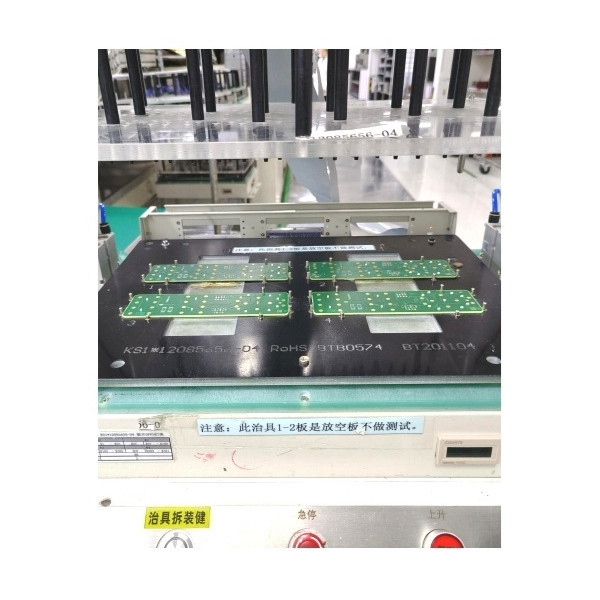

ציוד ICT מאבטח את המעגל המודפס על מתקן בדיקה (מיטת מסמרים) ומשתמש במאות או אלפי בדיקות קפיציות כדי ליצור מגע ישיר עם נקודות הבדיקה על המעגל המודפס. הציוד, הנשלט על ידי תוכנה, מפעיל באופן אוטומטי מתח או זרם כדי למדוד את המאפיינים החשמליים של כל רכיב ומעגל, כולל מעגלים פתוחים, קצרים, התנגדות, קיבול, דיודות וטרנזיסטורים. כך ניתן לאתר במהירות ובדייקנות פגמים בתהליך הייצור וההרכבה.

פריטי בדיקה עיקריים

• בדקו את נוכחותם, קוטביותם וערכם של הרכיבים.
• בדיקת בעיות הלחמה כגון חיבורי הלחמה קרים, הלחמה לא מספקת, קצרים ומעגלים פתוחים.
• ודא שהחיבורים התפקודיים של לוח המעגל שלמים ואמינים.
• מדידת הפרמטרים החשמליים בפועל של רכיבים שונים.

יתרונות וחשיבות

• מהירות בדיקה גבוהה, מתאימה לקווי ייצור המוניים.
• בדיקה מקיפה, המכסה את רוב התקלות החשמליות.
• דיוק בדיקה גבוה, המסוגל לזהות פגמים קלים במהירות ולשפר את התפוקה מהסיבוב הראשון.
• מפחית את עלויות התיקונים והתיקונים, ומשפר את אמינות המוצר ואת שביעות רצון הלקוחות.

תחומי יישום

ICT נמצא בשימוש נרחב בייצור מוצרים אלקטרוניים שונים, כולל מוצרי אלקטרוניקה לצרכן, אלקטרוניקה לרכב, מכשירי תקשורת, ציוד רפואי ומערכות בקרה תעשייתיות. בין אם מדובר בלוחות חד-צדדיים, דו-צדדיים או רב-שכביים, ICT מספק אבטחת איכות יעילה ואמינה.

יתרונות שירות ה-ICT שלנו

ברשותנו ציוד בדיקה ICT מתקדם וצוות הנדסה מקצועי, המאפשרים לנו לספק פתרונות בדיקה ICT מותאמים אישית העונים על דרישות הבדיקה של מוצרים ותהליכים שונים, ומסייעים ללקוחות לשפר את איכות המוצר ואת התחרותיות בשוק.
