קפיצה v-ציון

קידוד V-scoring עם טכניקת חריץ V-groove סלקטיבית

Jump V-scoring הוא מונח טכני בתעשיית האלקטרוניקה וה-PCB, המשמש בעיקר בתהליכי הפרדת לוחות PCB (לוחות מעגלים מודפסים). טכניקה זו משפרת את החוזק המכני של הלוח תוך עמידה בדרישות ההפרדה.

תיאור

Jump V-Scoring (Skip V-Groove PCB)

Jump V-scoring, הידוע גם כ-skip V-groove PCB, מתייחס לתהליך חיתוך V (V-scoring) בפירוק PCB, שבו כלי החיתוך מדלג על אזורים מסוימים ואינו חותך, אלא רק מסמן את המקומות שבהם נדרשת הפרדה, תוך השארת אזורים אחרים ללא חיתוך.

תרחישי יישום

  1. נפוץ כאשר אזורים מסוימים בלוח בודד חייבים להישאר מחוברים, או כאשר מבנים מיוחדים דורשים שמירה על חוזק החיבור בתכנון PCB.
  2. יישומים אופייניים: לוחות עם גשרים מחברים, פנליזציה חלקית או מוצרים אלקטרוניים עם דרישות מבניות מיוחדות.

יתרונות

  1. משפר את חוזק ה-PCB הכולל ומסייע במניעת שברים מקריים במהלך הובלה או הרכבה.
  2. עונה בגמישות על דרישות שונות של פיצול לוחות וחיבור באזורים ספציפיים.

דוגמה

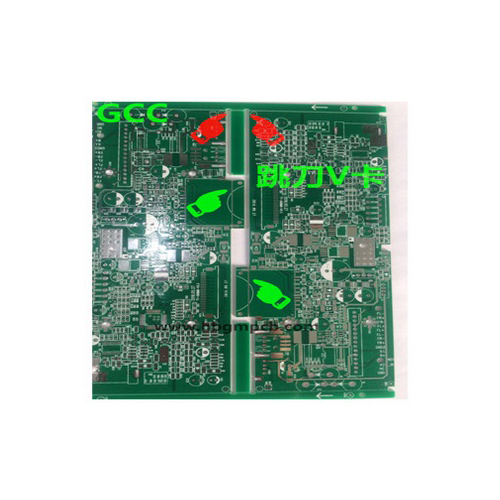

לדוגמה, בלוח מפנל שבו יש להפריד את רוב האזורים למעט קטע במרכז, ניתן להשתמש בחיתוך V קופץ — כלי החיתוך V ירים באופן אוטומטי וידלג על אזור זה מבלי לחתוך אותו.
