מעגל מודפס רב-שכבתי

מעגל מודפס רב-שכבתי לאלקטרוניקה מתקדמת

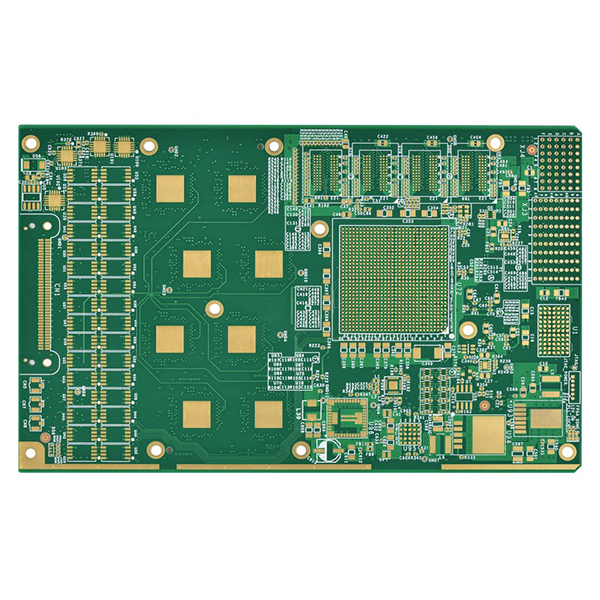

מעגל מודפס רב-שכבתי הוא סוג של PCB המיוצר על ידי למינציה לסירוגין של שלוש שכבות או יותר של נייר נחושת מוליך וחומרים מבודדים. הוא נמצא בשימוש נרחב במוצרים ובמערכות אלקטרוניים מתקדמים ומשולבים ברמה גבוהה.

תיאור
המבנה של מעגל מודפס רב-שכבתי כולל בדרך כלל יותר משתי שכבות מוליכות. שכבות מוליכות אלה מופרדות על ידי חומרים מבודדים פנימיים (כגון שרף אפוקסי, פיברגלס וכו') ומחוברות חשמלית באמצעות מעברים.

תכונות עיקריות של מעגלים מודפסים רב-שכביים

  • תומכים בעיצובים מורכבים וצפופים של תוואי מעגלים.
  • מקל על מיזעור וביצועים גבוהים של מוצרים אלקטרוניים.
  • יכולים לייעל את חלוקת החשמל ואת תקינות האות, ולשפר את יכולת ההגנה מפני הפרעות.
  • נפוץ בשימוש בתחומים מתקדמים כגון תקשורת, מחשבים, רפואה וחלל.

תחומי היישום העיקריים של מעגלים מודפסים רב-שכביים

  • ציוד תקשורת:כגון תחנות בסיס 5G, מכשירי תקשורת אופטיים, נתבים, מתגים וכו', הדורשים העברת אותות במהירות גבוהה ואינטגרציה גבוהה.
  • מחשבים ושרתים:מחשבים בעלי ביצועים גבוהים, לוחות אם לשרתים, מכשירי ליבה למרכזי נתונים וכו', הדורשים אמינות גבוהה ויכולות עיבוד במהירות גבוהה.
  • אלקטרוניקה צרכנית:סמארטפונים, טאבלטים, מחשבים ניידים, מכשירים לבישים ומוצרים אלקטרוניים קומפקטיים ומשולבים אחרים.
  • אלקטרוניקה רפואית:כגון ציוד הדמיה רפואית, קוצבי לב, צגים, מנתחים וכו', הדורשים ביצועים חשמליים ואמינות ברמה גבוהה מאוד.
  • תעופה וחלל וצבא:מטוסים, לוויינים, מכ"מים, מערכות ניווט וכו', הדורשים עיצוב מעגלים בצפיפות גבוהה ובאמינות גבוהה.
  • אלקטרוניקה לרכב:מערכות נהיגה אוטונומיות, מערכות בידור ברכב, יחידות בקרת כוח וכו', הדורשות עמידות חזקה בפני הפרעות ועמידות בטמפרטורות גבוהות.
  • בקרה ואוטומציה תעשייתית:PLC, רובוטים תעשייתיים, מונים חכמים וציוד אוטומציה אחר, הדורשים דרישות גבוהות יותר לאיכות האות ולחסינות מפני הפרעות.
