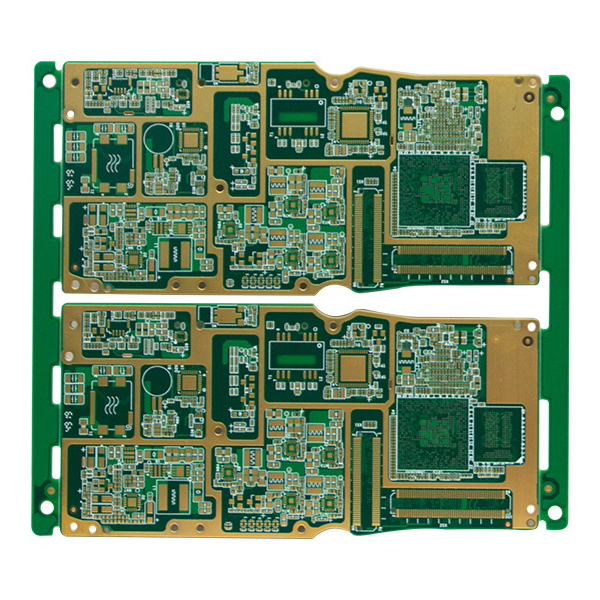

פתרונות לייצור PCB עבור לוח אם סלולרי 5G HDI

לוח מעגלים HDI מסוג זה מתאפיין בביצועים חשמליים מעולים ובחוזק מכני אמין, והוא נמצא בשימוש נרחב במוצרי אלקטרוניקה צרכנית מתקדמים כגון טלפונים חכמים.

תכונות עיקריות של ייצור PCB ללוחות אם ניידים 5G

• משתמש במבנה HDI בן 3 שלבים, התומך בצפיפות חיווט גבוהה יותר ובעיצובים מורכבים יותר של מעגלים, המתאימים לדרישות העברת אותות במהירות גבוהה של 5G.
• משתמש בחומר בעל ביצועים גבוהים Shengyi S1000-2M, המציע עמידות בחום מעולה ויציבות ממדית אמינה.
• משתמש בטכנולוגיית קידוח בלייזר כדי להשיג מבנים שונים של חורים, כגון מיקרו-עיוורים ו-buried vias, המשפרים את אמינות חיבור המעגל.
• מגוון תהליכי טיפול במשטחים, כולל ENIG (Electroless Nickel Immersion Gold) ו-OSP (Organic Solderability Preservative), המשפרים את ביצועי ההלחמה ואת עמידות החמצון.
• תומך בעובי לוח דק במיוחד ובמסלולים עדינים, בהתאם למגמה של עיצובים דקים וקלים יותר לסמארטפונים.
• שלמות אותות ותאימות אלקטרומגנטית מצוינות, המבטיחות העברת נתונים מהירה ויציבה ב-5G.
• גודל, מספר שכבות, טיפול פני השטח ופרמטרים אחרים ניתנים להתאמה אישית בהתאם לדרישות הלקוח, תוך עמידה גמישה במפרטי העיצוב של מותגים ודגמים שונים של טלפונים.

יישומים עיקריים

• לוחות אם של טלפונים חכמים 5G ומודולים פונקציונליים מרכזיים.
• מעגלים מודפסים ללוחות אם עבור מכשירים חכמים מתקדמים שונים, כגון טאבלטים ומכשירים לבישים.
• מודולי תקשורת נתונים במהירות גבוהה ומודולי RF אלחוטיים.
• מעגלים מודפסים ליבה עבור מוצרי אלקטרוניקה צרכנית דקים במיוחד ובעלי ביצועים גבוהים.
• מוצרים אלקטרוניים אחרים הדורשים חיווט בצפיפות גבוהה והעברת אותות במהירות גבוהה.
