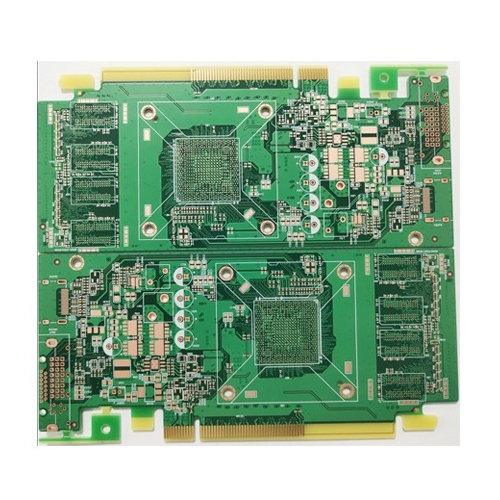

אב טיפוס PCB מהיר לאספקה מהירה ואמינה

עקרון העבודה

אב טיפוס PCB מהיר מסתמך בעיקר על קווי ייצור יעילים וציוד אוטומטי. לאחר שהלקוחות מגישים את קבצי עיצוב המעגלים שלהם, צוות ההנדסה משלים במהירות את סקירת העיצוב, הכנת החומרים, למינציה רב-שכבתית, קידוח, חריטה, ציפוי רפידות והדפסת משי. כל PCB עובר בדיקות ביצועים חשמליים קפדניות ובדיקה ויזואלית כדי להבטיח שהמבנה והפונקציונליות שלו עומדים בדרישות העיצוב במלואן, ומאפשרים אספקה מהירה.

יתרונות עיקריים

• משלוח מהיר:ניתן להשלים את בניית האב-טיפוס תוך 24 שעות בלבד, מה שמקצר משמעותית את מחזור המחקר והפיתוח ומאפשר השקת מוצרים מהירה יותר.
• התאמה אישית גמישה:תמיכה במגוון חומרים, שכבות, גדלים ותהליכים מיוחדים ללוחות, כדי לענות על צרכי הפיתוח של פרויקטים שונים.
• איכות אמינה:בדיקה אוטומטית מלאה מבטיחה תפקוד ואיכות עקביים של כל לוח אב טיפוס.
• תמיכה הנדסית:צוות מקצועי מספק ייעוץ בנושא אופטימיזציה של העיצוב ותמיכה טכנית כדי לשפר את יעילות המחקר והפיתוח.
• חסכוני:ייצור אב טיפוס בכמויות קטנות דורש השקעה נמוכה, מה שמפחית את סיכוני הפיתוח ואת עלויות הניסוי והטעייה.

תחומי יישום

אב טיפוס PCB מהיר נמצא בשימוש נרחב במוצרי אלקטרוניקה לצרכן, מכשירים לבישים חכמים, אלקטרוניקה לרכב, מכשירים רפואיים, בקרה תעשייתית, IoT ועוד. בין אם לצורך אימות עיצוב מוצר חדש, בדיקות תפקודיות או ייצור ניסיוני בכמויות קטנות, אב טיפוס PCB מהיר הוא שלב מרכזי בתהליך המעבר מהקונספט לשוק עבור מוצרים אלקטרוניים, המספק ערובה איתנה לחדשנות ואיכות ארגונית.
