הלחמה סלקטיבית בגלים

הלחמה סלקטיבית בגלים להרכבת רכיבים אלקטרוניים מדויקים

הלחמה סלקטיבית בגל היא תהליך מתקדם להלחמה אוטומטית של אזורים ספציפיים בלוחות מעגלים מודפסים (PCB), והיא נמצאת בשימוש נרחב בהרכבת לוחות PCB דו-צדדיים, מעורבים ומוצרים אלקטרוניים מורכבים.

תיאור

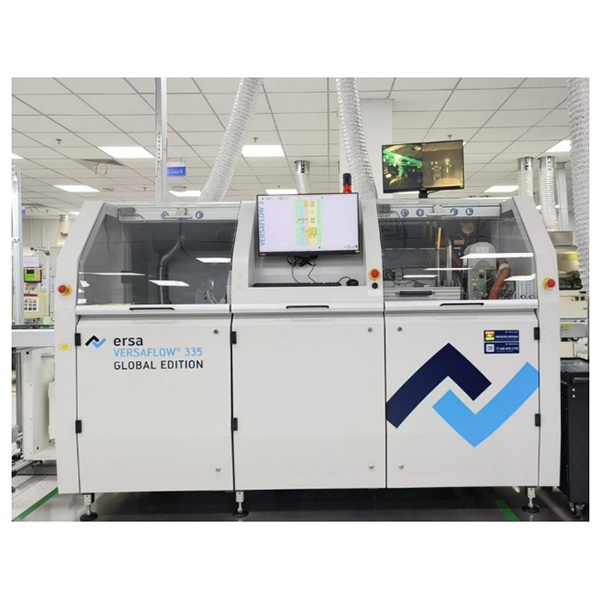

הלחמה סלקטיבית בגל

בהשוואה להלחמה בגל מלא מסורתית, הלחמה סלקטיבית בגל משתמשת בחרירים מבוקרים במדויק כדי להחיל חום ולהלחים רק רכיבים ספציפיים, ובכך נמנעת השפעה על אזורים רגישים לחום ולא מולחמים.

עקרון הפעולה של הלחמה סלקטיבית בגל

הלחמה סלקטיבית בגל משתמשת במערכת מסוע אוטומטית מובנית כדי למקם במדויק את המעגל המודפס באזור ההלחמה. על פי תוכניות קבועות מראש, המערכת משתמשת בחרירים כדי להחיל שטף באופן אחיד על האזורים המיועדים להלחמה, ואז מחממת מראש את המעגל המודפס באזור חימום מראש ייעודי. לאחר מכן, חריר ההלחמה מספק הלחמה מותכת בגובה ובקצב זרימה קבועים למוליכים ולרפידות הרכיבים, ובכך משיג הלחמה מקומית. התהליך כולו הוא אוטומטי במידה רבה, וניתן להתאים את פרמטרי ההלחמה באופן גמיש כדי לענות על צרכי הריתוך של מוצרים שונים.

יתרונות עיקריים

  • הלחמה ברמת דיוק גבוהה:הלחמה ממוקדת מפחיתה ביעילות נזק תרמי ומבטיחה את איכות מפרק ההלחמה.
  • יכולת התאמה גבוהה:מתאים להרכבה דו-צדדית, הרכבה מעורבת ודרישות הלחמה מורכבות אחרות של מעגלים מודפסים.
  • אוטומציה גבוהה:ניתן לשלב בצורה חלקה עם SMT, בדיקות ותהליכים אחרים עבור קווי ייצור אוטומטיים.
  • חיסכון באנרגיה והגנה על הסביבה:מפחית את השימוש בהלחמה ובחומר הלחמה, מוריד את צריכת האנרגיה ואת הזיהום.
  • עקביות גבוהה וניתנות למעקב:התהליך ניתן למעקב, איכות ההלחמה עקבית ביותר ואמינות המוצר משופרת.

תחומי יישום

הלחמה סלקטיבית בגלים נמצאת בשימוש נרחב באלקטרוניקה לרכב, בקרה תעשייתית, אלקטרוניקה צרכנית, מכשירים רפואיים, ציוד תקשורת ועוד. היא מתאימה במיוחד למוצרים עם רכיבים צפופים, חלקים רבים הרגישים לחום או מעגלים מודפסים דו-צדדיים, ומספקת פתרונות הלחמה יעילים, אמינים וידידותיים לסביבה.
