הרכבת PTH דרך חור, כולל החדרת DIP והלחמה

רכיבים נפוצים לתוספת (Through-Hole)

רכיבים נפוצים לתקע (חורים עיוורים) כוללים, בין היתר, מעגלים משולבים באריזת DIP, קבלים אלקטרוליטיים, קבלים קרמיים, סלילים, שנאים, מתנדים גבישיים, מחברים, מחברי פינים, שקעי פינים, ממסרים, נתיכים, מתגים ומכשירי הספק כגון TO-220 ו-TO-92. החדרה דרך חור מתאימה לא רק לרכיבים מסוג DIP (Dual In-line Package), אלא גם מכסה באופן מקיף את כל החלקים האלקטרוניים הדורשים החדרה מסוג PTH (Plated Through Hole).

תהליך הרכבת חורים עיוורים

1. הכנה ומיון:על פי רשימת החומרים (BOM) ותוכנית הייצור של הלקוח, כל הרכיבים הדרושים להכנסה מכינים וממיינים.

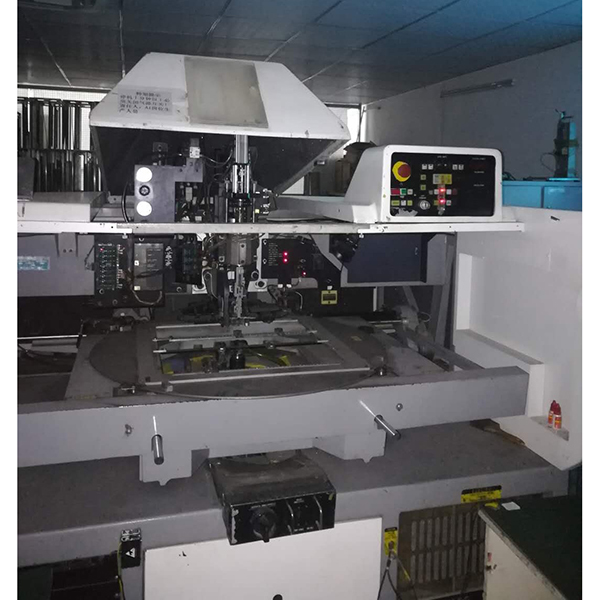

2. הכנסה:מפעילים או מכונות אוטומטיות מכניסים רכיבים — כולל שבבי DIP וחלקי PTH שונים — לחורים ספציפיים בלוח PCB, תוך הקפדה על מיקום, כיוון וקוטביות נכונים.
3. עיצוב מוליכים (במידת הצורך):עבור רכיבים מסוימים, המוליכים מעוצבים מראש כדי להתאים טוב יותר לחורים ב-PCB ולתהליך ההלחמה.
4. בדיקה ותיקון:הרכיבים שהוכנסו נבדקים כדי לוודא את דיוקם, וכל מיקום שגוי מתוקן מיד כדי להבטיח את איכות ההרכבה.
5. הלחמה:הלחמה בגל או הלחמה ידנית משמשות לחיבור יציב של מוליכים של כל הרכיבים שהוכנסו לרפידות PCB, כדי להבטיח חיבורים חשמליים אמינים.
6. חיתוך וניקוי מוליכים:חוטים עודפים נחתכים לאחר ההלחמה, ושאריות השטף מנוקות כדי לשפר את מראה המוצר ואת ביצועיו.

יישומים עיקריים של הרכבה דרך חור

הרכבה דרך חור מיושמת באופן נרחב במוצרים אלקטרוניים שונים, במיוחד כאלה הדורשים אמינות גבוהה, הספק גבוה או תחזוקה קלה. יישומים אופייניים כוללים מכשירי חשמל ביתיים (כגון טלוויזיה, אודיו, לוחות בקרה של מכונות כביסה), בקרות תעשייתיות (לוחות אם, PLC, מהפכים), ציוד תקשורת (נתבים, מתגים), אלקטרוניקה לרכב (לוחות מחוונים, מודולי הספק), מכשור, מכשירים רפואיים ומכשירי בדיקה.

יתרונות הרכבה דרך חור

• מתאים לשבבי DIP ולכל רכיבי החורים העוברים, ותומך במגוון רחב של תהליכים.
• חוזק מכני גבוה ומפרקי הלחמה חזקים, עם עמידות מצוינת בפני רעידות ואמינות.
• תומך ברכיבים בעלי הספק גבוה וגדולים יותר, לפיזור חום טוב יותר ולהולכת זרם.
• תחזוקה והחלפה קלות יותר של רכיבים שהוכנסו, מה שמפחית את עלויות התחזוקה.
• תהליך בוגר וציוד מתקדם, מתאים לצרכים שונים בייצור אלקטרוניקה.

ההבדל בין הרכבה דרך חור ל-SMT

הרכבה דרך חור (PTH) משמשת בעיקר לרכיבים גדולים יותר או תובעניים מבחינה מכנית, בעוד SMT (טכנולוגיית הרכבה על פני השטח) אידיאלית להרכבות ממוזערות, בצפיפות גבוהה ובאוטומציה גבוהה. היתרונות של הרכבה דרך חור הם אמינות גבוהה ותיקון קל יותר, בעוד SMT יכולה לחסוך מקום ולשפר את יעילות הייצור.

יתרונות שירות הרכבת החורים העוברים שלנו

יש לנו צוות מנוסה המתמחה בהכנסה והלחמה, התומך בתהליכים ידניים ואוטומטיים כאחד. אנו יכולים לענות על מגוון רחב של דרישות, כולל הכנסה, הלחמה, חיתוך עופרת וניקוי עבור כל רכיבי PTH, כולל אך לא מוגבל לחבילות DIP. בקרת איכות קפדנית מבטיחה איכות מוצר יציבה ואמינה. אנו יכולים להתאים את תהליך הבדיקה ואת תקני הבדיקה לצרכי הלקוח, ולספק שירותי הרכבה דרך חור מקיפים באמת.
