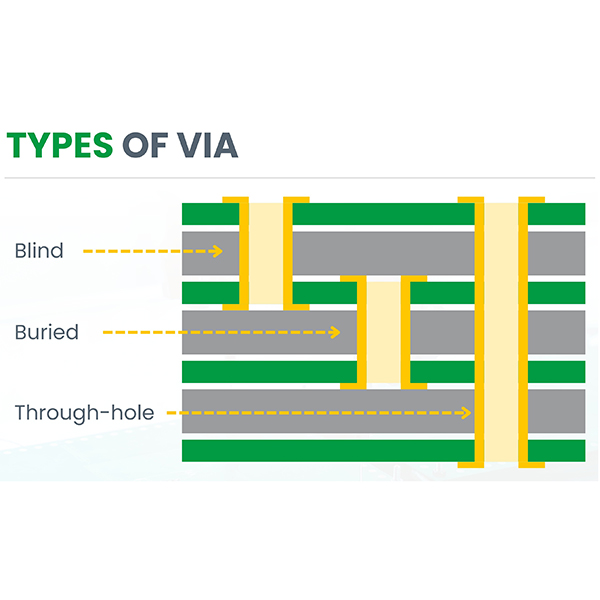

חורים עיוורים משמשים לחיבור כל השכבות של מעגל מודפס

חורים מעברהן סוג נפוץ של מבנה חורים בלוחות מעגלים מודפסים. הן מתייחסות לחורים החודרים מצד אחד של לוח המעגל המודפס לצדו השני, המשמשים לחיבור עקבות מוליכות בין שכבות שונות של הלוח ומשמשים גם כנקודות הרכבה עבור מוליכים של רכיבים.

תכונות עיקריות

1. חודר את כל שכבות המעגל המודפס, נמשך מהשכבה העליונה לשכבה התחתונה, כששני קצותיו חשופים על פני המעגל המודפס. החור שקוף לחלוטין.
2. משמש בדרך כלל לחיבור עקבות מוליכות בין שכבות שונות של לוח המעגל ולהרכבת מוליכים של רכיבים.
3. מיוצר בתהליכים בוגרים, הכוללים בדרך כלל קידוח מכני או קידוח בלייזר ולאחר מכן מתכת (ציפוי אלקטרוני) כדי להשיג המשכיות חשמלית.

יישומים

1. יצירת חיבורים חשמליים בין שכבות PCB.
2. מאפשר הלחמת רכיבים מסורתיים עם חורים עיוורים (נגדים, קבלים, מעגלים משולבים וכו') על ידי החדרת פינים לחורים.
3. נמצא בשימוש נרחב בסוגים שונים של מעגלים מודפסים, במיוחד מעגלים דו-צדדיים ורב-שכביים.

יתרונות

1. חיבורים מאובטחים עם ביצועים חשמליים יציבים ואמינים.
2. תהליך ייצור בוגר, עלות נמוכה, מתאים לייצור המוני.
3. מקל על הרכבה ותחזוקה ידניות.
